PCB BITX Transceiver

PCB ( Printed Circuit Board) merupakan hal terpenting dalam perakitan,karena disini semua komponen terhubung satu dengan yang lain,selain itu tempat menempelnya komponen .PCB BITX transceiver disini sudah direvisi,karena ada beberapa tempat ada yang salah,tetapi sudah direvisi ulang,sehingga memudahkan dalam perakitan. Untuk ukuran pcb BITX disini adalah 100mm x 154mm untuk Exiter BITX. Dan semua PCB menggunakan pertinax PCB dilapis dengan lapisan perak yang tebal,sehingga mudah menempel timah pada PCB.Untuk Linear Amplifiernya didesain mirip P.A dari transceiver Kenwood TS-430S yang populer itu,namun ada beberapa perubahan yaitu Final Amplifiernya menggunakan MOSFET IRFP-250 yang cukup murah...

Read more »

LAY OUT KOMPONEN PCB BITX TRANSCEIVER

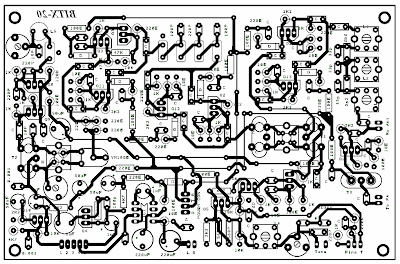

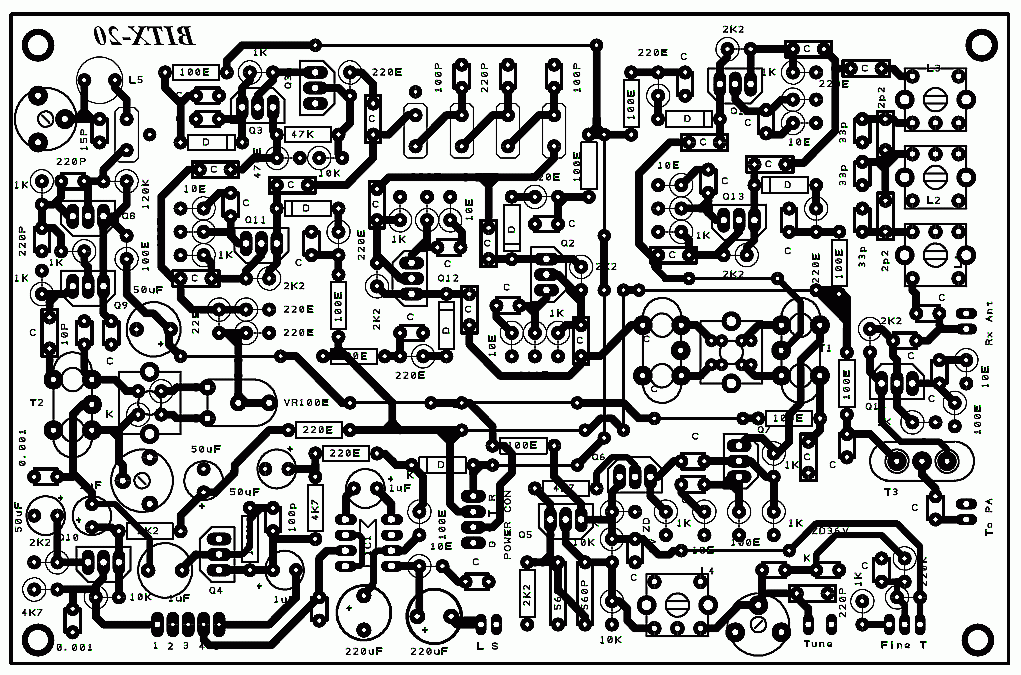

Berikut ini gambar lay out atas PCB dari BITX versi3 yang sering saya gunakan QSO di 80m dan 40mrekan-rekan dapat mencoba dengan gambar ini untuk memasang komponen BITX.Untuk lay out dan gambar pcb bisa diakses di http://kambing.ui.ac.id/onnopurbo/orari-diklat/teknik/homebrew/bitx20/bitx20-v123/Disitu banyak gambar dan petunjuk tentang PCB,lay out PA ,exiter dsb.Selamat berka...

Read more »
