Banyaknya keluhan rekan-rekan yang on air menggunakan QRP ,diantaranya daya yang kecil,sulit diterima lawan,"berkelahi" dengan QRM dan noise,kalo propagasi menutup sulit dipakai QSO,maka timbul ide bagaimana linier QRP yang ada di rubah jadi QRO atau daya besar,dengan minimalis perubahan yang ada.Ide tersebut muncul ,saat om Suhardi iskandar menginginkan daya cukup besar,bagaimana jika linier bingo yang sudah ada di modif ,tetapi menggunakan driver Mosfet agar harga komponen tidak mahal,kalau kita lihat mencari transistor driver dengan 2SC2166 ,luar biasa sulit carinya(yang asli) ,dan harga yang mahal.Kita ber alih menggunakan MOSFET IRFZ 24 yang memiliki Ciss dan Coss rendah sehingga dengan dorongan kecil bisa didapat daya yang cukup untuk mendorong final unit menggunakan sistem Push-pull IRFP 150 . Sehingga hanya cukup menggunakan konfigurasi : Pre driver 2N2219 ,Driver IRFZ24/IRF530 dan final unit ;2 X IRFP 150 . dari output BITX langsung masuk pada rangkaian linier ini. Rangkaian ini juga awalnya dikembangkan oleh sahabat saya mas Sulistyono Angga dan mas Gigih Purwanto,sehingga saya gambar ulang agar teman-teman bisa membuat dengan mudah rangkaian ini. Pada band 80m dicoba menggunakan dummy load homebrew dan SWR maldol HS-260 yang masih standar didapat daya 100-120Watt! dan juga di coba di 40m dengan daya 40-80watt,cukup untuk melawan QRM yang tinggi.Pada band 80m dapat menarik arus 15-20Ampere .Untuk modulasi juga sudah cukup Preffect. dengan linier ini BITX saya bisa "terbang" ke seluruh penjuru,dan dengan report 5-9 + ,cukup membanggakan. Untuk rekan-rekan yang sudah bikin linier yang 15w hanya sedikit modifikasi aja agar daya bisa besar,cukup membuat linier tambahan ,yaitu sistem Push pull nya aja, buffer 2n2222 tidak digunakan langsung ke pre driver 2N2219 lanjut ke IRFZ24 atau IRF510 menuju ke final unit push pull 2 x IRFP 150.Pada skema ditampilkan untuk band 80m,untuk merubah ke 40m band hanya merubah LPF (Low Pass Filter) yaitu lilitan dan capasitor. Saran, gunakan toroid FT50-43 untuk lilitan bifilar dan trifilar dan toroid T50-2 untuk Low Pass Filter. Untuk LPF lilitan tersebut sudah saya uji menggunakan SWR Analizer MFJ-269 ,sehingga bisa langsung output 50 Ohm. Jika berminat PCB nya hubungi lewat no HP/WA 081232887744

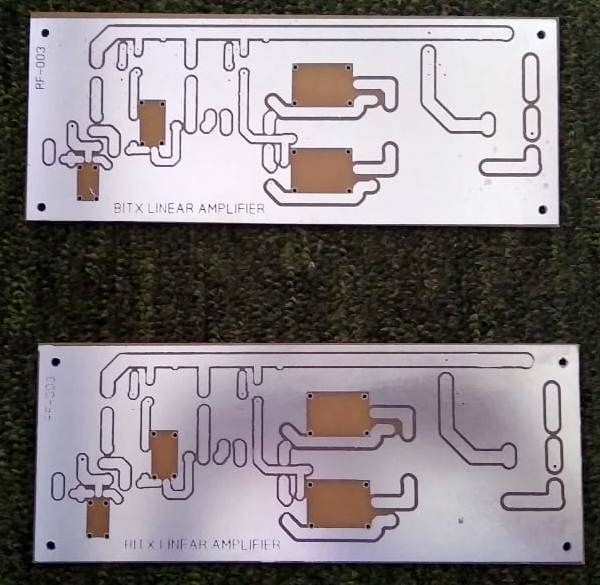

SELAMAT MENCOBA
